弗萊貝格工業大學金屬成形學院和德國MgF Magnesium Flachprodukte 股份有限公司正在基于雙輥軋和工業級帶材軋制開發一種新的使軋制卷的厚度最多不超過1.0毫米的鎂帶材生產技術。由雙輥軋技術以及連續軋制生產的鎂條具有良好的加工性能,在一定程度上優于傳統技術生產的帶材。其經濟優勢源于使帶材的生產初始條件更為優越的縮短生產過程鏈的技術。

　　使用成型工藝，可以生產出高效、節能和環保的優質產品。變形技術和熱處理進行結合,使材料屬性的潛力可以最大化。這適用于特定的實現創新的輕型結構概念,不像其他的制造方法,若結合獨特的設計方案則會取得最優材料特性。鎂是最輕的結構金屬,也因此使其成為一個在汽車輕型結構，電子產品(筆記本外殼等)和民用航空上如何應用的重要課題。在研究和開發領域的活動材料和工藝生產的鎂合金半成品穩步上升超過十年。近年來,鎂每年在汽車行業使用的增長呈兩位數,但是除少數例外一直局限于鑄件的生產。一個顯著的擴展應用在很大程度上依賴于半成品的可用性，特別是薄板。流程步驟的減少與連鑄生產制備材料,結合高性能成型技術,提供了新的供應高性能產品的可能性。例如如何滿足當前和未來的需求，如何形成半成品零件的供應以及形成組件和建筑類型，如何在數量和質量等方面有所突破。雙輥軋制在收益方面所獲得的重視程度,特別是在連接與熱軋帶處理,生成鎂板材產品幾個流程步驟中可以消除幾個步驟的工藝提高過程中將會引領一個具有完全經濟效益和節能工藝鏈的出現。

　　雙輥軋制和帶材軋制技術：

　　使用連續厚板軋制薄板的傳統生產在和鋁材競爭中將對使用鎂合金是否在經濟上可行提出質疑。盡管額外的車身質量的節約可能證明相比相同體積的鋁合金更高價格的合理性,這個密度效益仍然不能充分等于生產成本劣勢和產量。這種技術可極大地降低生產成本,因此在全球市場變得越來越重要。主要優勢是反映在使用廉價的原材料,節約原料的生產與加工連鑄板坯表面、經濟化的加熱和中間退火和減少需要通過數字來實現最終的尺寸。另一個特點是快速凝固雙輥軋制(超過10的速度比在連鑄板)和形成同步的部分。除了更精細的初級微觀結構構造，還有減少的空隙、氣孔、粗糙易碎的沉淀物和分凝物。這是在材料的成形性能和產品質量上一個非常明顯的效果。圖1是傳統技術生產的鎂板與薄板和通過雙輥軋制技術計劃性地生產的帶材的比較。2002年，弗萊貝格工業大學和MgF Magnesium Flachprodukte 股份有限公司合作建立一個實驗性質的雙輥軋制工廠。這個設備是在2009年完成的,增加了一個高效的熱軋機。當前技術發展的目標是開發一個熱軋制工藝生產的鎂條最低限度的最終厚度為1.0 mm,改進工藝條件以求性能穩定。

　　圖1：鎂板帶生產技術,a)傳統技術b)鎂板帶生產雙輥軋制

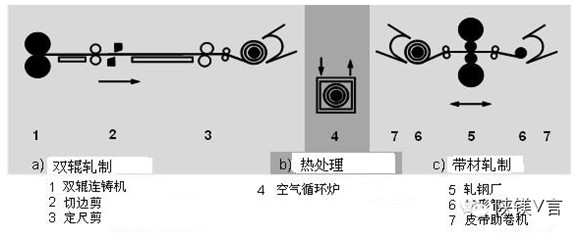

　　這個概念的實驗過程如圖2所示。目前,兩個過程階段,雙輥軋制和帶軋機,測試鎂合金AZ21, AZ31, AM20, AM40, AM50, ZE10, ME21 和WE43。

　　圖2：設施的概念

　　工藝過程概括如下:第一步是雙輥軋制。保護氣體使合金熔化并運送到軋制通道。有一個位于鑄造通道口的尾部鑄造噴嘴。其目的是將溶液輸送到滾動縫隙中，并在和冷卻輥接觸時迅速凝固。條帶的變形部分在離開之前具有3至7毫米厚的軋制間隙。鎂合金薄帶的邊緣被循環空氣爐或軋機修剪后可以進行分發。爐線圈可以最終退火或加熱到一個指定的軋制溫度。技術數據在表1中可以找到。

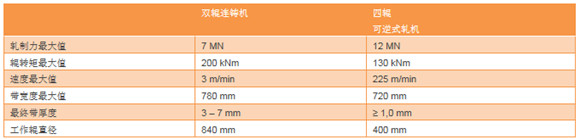

　　表1：雙輥連鑄機和四輥可逆式軋機的技術數據

　　加熱后,雙輥軋制帶直接轉移到軋制線上(見圖3)。由四輥回輪為雙輥軋制帶提供所需的最終厚度。在軋制過程中就溫度控制和考慮成型性能和表面質量的材料而言有必要保持緊密的進程窗口。

　　圖3：在試驗工廠里滾動的鎂板帶最終軋制厚度為1.5毫米

　　雙輥軋制材料鎂帶測試及結果：

　　試點工廠允許在現有技術參數下并且無需中間加熱的情況下使雙輥軋制的鎂帶材的厚度范圍為從7.0到3.0毫米或者通過最多5道次可以最終軋制厚度為1.0毫米的帶材。當使用自動線規進行操作時通過調節軋制速度來減少鎂帶上的熱損失是可能實現的。一方面, 改善帶材表面質量減少初始溫度。另一方面,良好的最終軋制溫度可以讓成品帶材保持優越的性能。除了采取一次加熱的方法,通過對軋制卷進行中間加熱，可獲取測試所有環節所需的時間表。通過對微結構和結構發展進行分析，可以在每一個步驟后優化帶材軋制工藝。

　　通過對金屬鎂的材料進行雙輥軋制加工,熔析形成和易碎沉淀就不能完全被抑制。如在鎂鋁鋅階段中存在枝晶間的空隙。為了生成同性質的初始結構，需要進行熱處理以溶解或發散這些相。在雙輥軋制成型過程中，能量被注入材料中并且在這些區域形成靜態再結晶。主要的機理是拉伸一方面導致在其他方面動態再結晶。然而,再結晶是不均勻的。它開始在最畸形的地區?；靵y堆積在晶界、晶粒邊界地區因此作為成核站點的再結晶。此外,含有細顆粒(粒子)增加存儲能量,因此對再結晶形成驅動力。大型非相干粒子作為成核站點,而細分散的晶界會產生沉淀阻塞[3]。在某型區域如果無法獲取可用的變形或者溫度過低，都無法對形成一個完整的再結晶,孿晶體就形成了。

　　一個中間加熱的帶材在第二軋機通過時觸發靜態再結晶和邊際晶粒生長。在隨后的軋制關口,后者控制設置足夠的溫度、軋制速度和每次壓下量,動態再結晶晶粒細化就會發生。成品帶材的平均晶粒尺寸是≈5µm。由于中間加熱、帶材因?qū)挾群烷L度特征往往在軋制條件下打成平局。此外,一個穩定的過程控制可以實現條邊不易開裂。

　　帶材軋制試驗沒有中間加熱的情況下，第二進程表明完全再結晶顆粒只能在達到一個非常高的變形后才會形成。除了剪切帶或“剪切帶-相似“結構外，部分再結晶的微結構,孿晶體會形成拉伸機理。微結構也會形成不均勻分布。如前所述以上,中間退火導致更均勻、更精細的微結構,因此更高的拉伸值在沒有中間加熱軋制后也可以實現(圖4和5)。

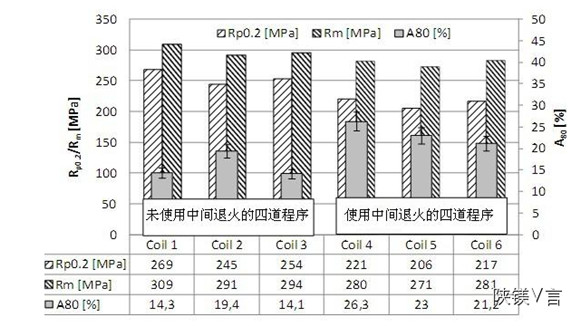

　　圖4：當軋制1.5毫米厚度AZ31合金帶材時需要經過四道程序，中間退火對軋制過程中力學性能的影響

　　然而, 在沒有中間加熱的情況下，帶卷也可以達到25±2.5%的伸長率，只是對材料的強度稍有損失，故應用適當?shù)淖罱K退火可改善。

　　圖5：AZ31卷?xiàng)l的微結構,包括(右)和不包括(左)中間退火, 放大200 x

　　此外,調查雙輥軋制和熱軋以及AM50合金的性能在除AZ31合金基體外，一般來說可以建立第二個標準,通常來說，初始狀態的AM50合金軋制鎂帶材可以和AZ31合金進行對比。然而,對于鎂合金而言更強的中心線偏析的發展和大量分散式偏析卻是非常明顯的現象。這是由于鋁含量的增加,增加例如形成片狀Mg17Al12 precipitations。 最終厚度為2毫米的AZ31和AM502合金軋制帶材在軋制和退火時有類似范圍的屬性和狀態。在就AM50合金帶材和AZ31帶材進行對比觀察時就屈服強度和抗拉強度值二者只有輕微的傾向(見圖6)。比較薄帶(1.25毫米厚),差異更為明顯(見圖7)。

　　圖6：比較AZ31和AM50條的力學特性(厚度2毫米)

　　圖7：比較AZ31和AM50帶材的力學特性(厚度1.25毫米)

　　對于復雜形狀的板料成形,研究材料在高溫時的行為特別有趣。雖然描述了與溫度有關的屬性,強度值的連續降低可以進行測量,相應地,斷裂伸長率在增加。和室溫相比，均勻延伸率在降低,,而且越來越趨向軟化。在局部頸縮發生之前，加熱拉伸樣品的高變形性對應著一個持續收縮的擴大的相位。

　　汽車行業的組件光譜：

　　原型例子顯示鎂板材產品具有廣泛的應用領域的前景。就汽車行業而言,鎂板為主要集中在汽車的車身,但也作為底盤、室內和電動機組件等部件而使用的汽車輕量化結構提供了新的機會。圖8代表AZ31鎂合金的一些原型。下面的表1可視化組件列表可視為鎂在汽車中的應用,即如何合理地使用鎂。



　　圖8：關于汽車零部件的例子

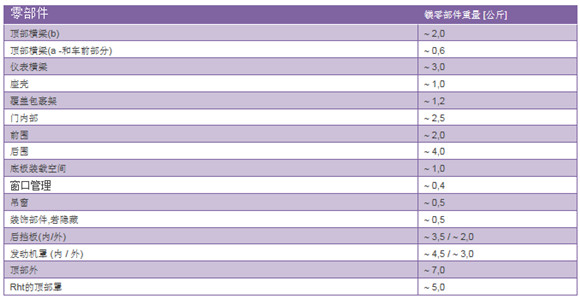

　　表1：鎂在汽車中的應用

　　未來展望

　　進一步開發板帶軋制工藝，最終使帶材的厚度低于1毫米并且具有可再生的性能(優化針對于TRC板帶的橫切面的幾何形狀)

　　通過先進的軋制策略和對促進器以及控制系統的技術擴展，確保卷型薄板帶形成合適的加工板帶平面

　　在制卷過程中使用廣泛的和節能的變形熱可控制調整微觀結構屬性的相關性。

　　通過面向流程的潤滑劑應用和先進的輥清洗技術優化表面質量。

　　使用額外的基于模型的輥縫控制增加和影響現有的控制元素和提高初步設計的輥輪廓磨削。
