自1990年以來，鎂在汽車中的應用就一直以較快的速度增長，汽車用鎂正以年均20%的增長速度迅速發展，鎂合金已成為汽車材料技術發展的一個重要領域。目前，國內外各汽車企業正致力于研究占車重比例大的車身(約30%)、發動機(約18%)、傳動系統(約15%)、行走系統(約16%)、車輪(約5%)等鋼或鋁零部件的鎂合金化。
鎂合金材料的特點和在汽車中應用的優勢

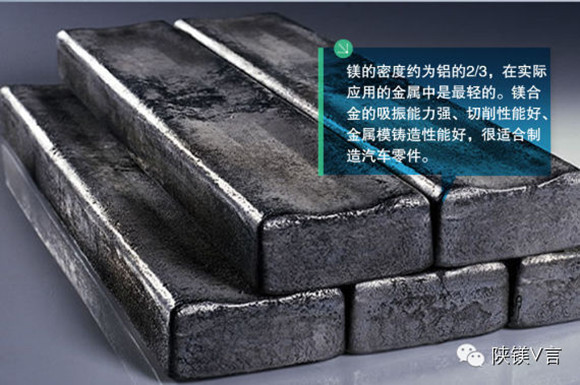

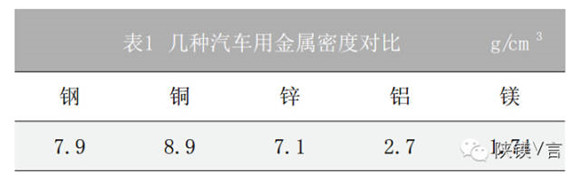

鎂的密度為1.74g·cm3，僅為鋁的2/3，見表1。鎂晶格具有密排六方體點陣，其滑移系數較小，冷變形較困難。當溫度升高至250 ℃以上時，變形較容易，同時具有較好可塑性。通常鎂合金元素有鋁、鋅、稀土元素、銀、鋰、鋯、錳及鎳等，合金元素常起到固溶強化、沉淀強化、微晶強化和提高耐熱性作用。
鎂合金在汽車中應用的優勢，如下：
1、質量密度小。鎂合金的質量密度一般在2 g/cm 3左右，比鋁材輕36%，比鋅合金輕73%，比鋼輕77%。在汽車上使用鎂合金可在很大程度上減輕汽車自身質量。
2、減振性能好。鎂合金具有很高的阻尼容量和良好的減振性能，可承受較大沖擊振動，性能優于鋁和鋼，適于制造承受沖擊載荷和振動的零部件，使汽車行駛更加平穩和安全、舒適。
3、比強度和比剛度高。在相同質量條件下，鎂合金具有更高剛度。鎂合金質量比鋼和鋁合金輕，比強度高于鋁合金和鋼，比剛度接近鋁合金。
4、鑄造性能好。鎂合金具有良好的鑄造性和尺寸穩定性，易加工且廢品率低，從而可以降低生產成本。
5、熔點低。鎂合金的熔點和比熱容較低，熔化時耗能較少，凝固速度快，動力學粘度低，鑄造充型性好。
6、回收利用性好。鎂合金可以從廢品、廢料的再生資源中獲得，可進行100%的回收利用，且由于鎂熔點低，回收再利用的耗能也更少，其再生比塑料和鐵等其他材料的再生所需要的能源用量少。

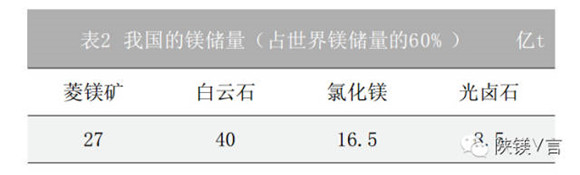

7、鎂資源豐富。我國鎂的蘊藏十分豐富，菱鎂礦資源占全球總量的22.5%，儲量巨大的白云石礦和青海的鹽湖，也含有十分豐富的鎂資源。
1999年，我國原鎂產量達到12萬噸，首次超過美國，成為世界上第一大鎂生產國。2013年原鎂產量76.97萬噸，年總產量占全球產量的70%左右。2013年鎂合金產量29.78萬噸。
鎂合金材料在汽車中的常規應用
20世紀20年代，德國率先把鎂合金應用于汽車制造業;50年代至60年代，德國大眾公司的甲殼蟲汽車大量使用鎂合金作為結構零件。此后，歐美汽車制造企業紛紛應用鎂合金零部件。

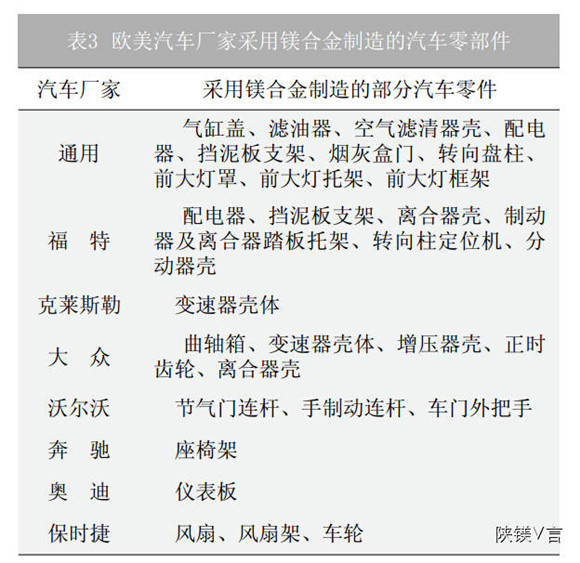

目前，北美是汽車用鎂量最大的地區，其次是歐洲，表3列出了歐美一些汽車廠家采用鎂合金制造的汽車零部件。美國汽車業已廣泛使用鎂合金壓鑄件，以美國曾經的三大汽車公司為例，福特公司采用了30個鎂合金壓鑄件、通用公司45個、克萊斯勒20個，單車用鎂合金20~40kg。就鎂合金在汽車上的應用而言，日本要落后于歐美國家，最早僅限于氣缸蓋、座椅架、儀表板等。但近年來發展迅速，如豐田公司開發使用了鎂合金轉向盤、輪轂，之后又推出了前排座椅為鎂合金骨架的網狀結構。
我國汽車工業用鎂較晚，多處于研究開發階段。上汽率先將鎂合金用于桑塔納轎車的變速器殼體、殼蓋和離合器外殼;一汽已試制開發發動機罩蓋、離合器殼、齒輪室和齒輪蓋等小批量樣件;二汽鎂合金研發體系也已形成，投產的鎂合金壓鑄件生產線，可批量生產載重車的變速器上蓋、腳踏板、真空助力器隔板、制動閥體等零件，并已大批量裝車進入市場銷售。

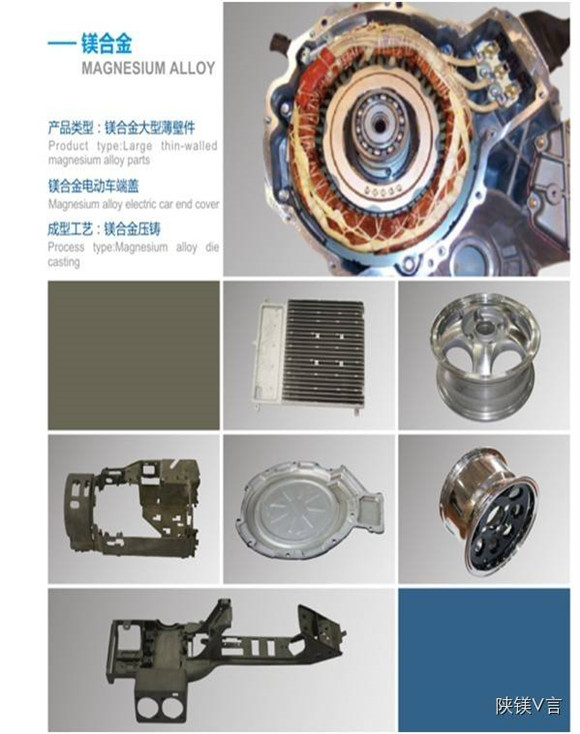

總而言之，鎂合金多以壓鑄件形式應用于汽車中，約占全球鎂合金壓鑄件產量的80%左右。鎂在汽車中應用的下一目標是發動機等動力系統零件。為適應發動機零件工作溫度較高的需要，近年來歐美等國家先后開發出了AE、Mg-Al-Ca、Mg-Al-Ca-Re、AJ系列和ZAC8506等高強度抗蠕變鎂合金，以及MRI201S、MRI202S與MRI203S等高溫鎂合金。最近，正在開發或已開發成功的新型鎂合金還有耐蝕鎂合金、阻燃鎂合金、高強高韌鎂合金和變形鎂合金等。
變形鎂合金在車身上的應用也具有很大的潛力，主要用于車身組件(車門、行李箱、發動機罩蓋等)的外板、車門窗框架、座椅框架、底盤框架、車身框架等。變形鎂合金主要有Mg-Al-Zn系合金(AZ31C、AZ61A、AZ80A)和Mg-Zn-Zr系合金(ZK60)兩大類。
上汽新能源汽車鎂合金零部件的開發應用
上汽新能源汽車事業部立項實施“汽車輕量化技術開發”項目，并獲得上海市科委重點攻關項目和上海汽車工業科技發展基金會產、學、研項目的支持。
該項目以榮威750燃料電池車為平臺，采用多種輕量化技術對整車進行改制，改制后的輕量化樣車將較原型車減輕質量7%~10%。車身和底盤中多個零件采用鎂合金材料替代是該車輕量化技術之一，其中包括儀表板骨架(CCB)、副駕駛與后排座椅骨架、前副車架、后副車架、輪輞及前艙支架等，各零件的輕量化技術方法如下。
鎂合金儀表板骨架(CCB)
原型車中CCB骨架為鋼件焊接而成，在輕量化設計時，以滿足原件功能并保證裝配面及孔位置不變?yōu)樵瓌t，對構成儀表板骨架的所有部件均采用鎂合金材料進行替換。鎂合金CCB骨架主要采用擠壓和彎曲的制造工藝，各鎂合金件間采用氬弧焊連接工藝。由于鎂合金和鋼之間直接接觸會產生腐蝕，因而在CCB骨架與車身或儀表板周圍連接件連接時，采用鋼質滲鋁螺栓，可以防止腐蝕發生。
輕量化的鎂合金CCB骨架質量1.957kg，與原鋼件相比減重64.7%。
鎂合金副駕駛座椅骨架
原副駕駛座椅骨架為鋼件，由靠背骨架、座墊骨架及滑軌組成。受到原型車改制的局限，并依據轎車座椅的法規要求，為滿足原車性能要求，本項目中的副駕駛座椅骨架的鎂合金替代僅限于靠背骨架。該骨架主要采用擠壓、彎曲和沖壓工藝制造，鎂合金件之間采用氬弧焊連接，不同材料零件之間采用結構膠粘接并用鋁螺栓增加連接的可靠性。
輕量化后的鎂合金副駕駛座椅骨架質量為11.62kg，與原件相比減重9.2%，其中靠背骨架質量為1.24kg，與原鋼件相比減重48.8%。
鎂合金前、后副車架
為使鎂合金前、后副車架的強度、位移、動態剛度達到原始副車架的水平，對原結構進行了改進設計。采用楔形加強筋、局部增加縱向加強梁和局部增厚等結構進行設計，經過有限元驗證分析，新設計的鎂合金前、后副車架的強度、位移、動態剛度達到了原始前、后副車架的設計水平。鎂合金前、后副車架主要工藝為擠壓、彎曲、整形，采用分段制造、環形焊和角焊連接，支承套橡膠內襯在焊裝完成后壓入，與轎車本體聯接時采用螺栓并增加復合材料墊圈進行聯接。
輕量化后的鎂合金前、后副車架質量分別為22.98kg和3.546kg，與原鋼件相比分別減重52.42%和64.04%。
鎂合金輪輞
鎂合金輪輞采用鑄造工藝，根據鎂合金的鑄造工藝要求，輪輞小輻條根部需要挖深。鎂合金車輪達到原車性能要求，彎曲疲勞與徑向疲勞最大應力均小于材料的疲勞強度110MPa，壽命大于107次。
輕量化后的鎂合金輪輞質量為7.9kg，與原鋁合金輪輞相比減重達到33%。
鎂合金材料在汽車中應用的制約因素
雖然汽車業用鎂量呈現出不斷增加的趨勢，但是鎂合金在汽車上的應用還相當有限。目前，汽車制造的主要材料仍然是鋼，其次是鋁。導致鎂合金應用受到制約的因素如下：
1、鎂合金自身的某些性能不夠好，如耐腐蝕性和高溫蠕變性等。
2、鎂合金的低溫工作能力及屈服極限有限，鎂合金加工需要加溫，成形工藝復雜，且需要較為嚴格的安全措施，其制造和再生的工藝性都不如鋁，因此它在汽車上的利用價值沒有鋁高。
3、鎂合金的品種規格有限，汽車用的鎂合金品種及牌號不多，尤其是板材與型材缺乏。高性能的鎂合金其研究開發的成本極高，而且鎂合金的基礎數據積累不夠，缺少統一的檢測標準和系統的力學性能測試，在腐蝕、熱膨脹及模具設計等方面的數據也不足，因而增加了零件設計的難度，并導致成本增加。
4、鎂合金生產加工過程中的環境問題也是制約因素之一。鎂合金加工成本和能耗都很大，且在冶煉時使用SF6氣體保護會產生很強的溫室效應，是二氧化碳產生溫室效應的24900倍，環境污染嚴重，因而制約了它的應用。但該材料在回收過程中能耗較小，如果充分回收各種切削和報廢件，可減少能耗。
利用“生命周期評估”理論對鎂零件從原材料生產到汽車報廢整個生命周期過程對環境的影響進行評價后發現，鎂所占比重較大的汽車使用初始階段對環境的影響比較顯著，然而因鎂的密度小，大幅減輕汽車的質量，使油耗更小，當行駛里程超過4萬km以后，它則具有明顯的優越性。因一般汽車行駛里程都將超過10萬km，因而從全生命周期的角度來看，鎂合金是綠色環保材料，是汽車減重最具潛力的輕質材料之一。
鎂合金在汽車工業中的產業化應用前景
隨著人們對環境保護意識的增強，綠色產品市場迅速壯大。鎂合金作為21世紀令人矚目的綠色工程材料，成為各國企業投資和研究的熱點，也成為供應商投資開發的著眼點之一。目前，我國正在進行汽車產品的結構調整，低排放、低污染、節能的綠色環保汽車逐漸成為主旋律。
綜上所述，在未來的發展中，鎂合金除了在目前的應用領域(如車輪、發動機氣缸蓋及進氣管、變速器等)繼續改善其性能并拓展其在不同轎車車型中的應用之外，在一些大型鑄件上，也將拓展其應用范圍，如頂蓋、發動機罩蓋、后備箱蓋、內門板及框架、儀表板等。目的是不僅減輕質量，而且可以使幾個零部件優化設計成一個鎂合金鑄件，節省加工工具的成本，提高裝配效率，因此為鎂合金的發展提供了新的機遇。另外，其他的需要安全及高斷裂韌性的零部件，如座椅框架、轉向柱、車身保護板、散熱器格柵加強板、副車架及一些車身結構支撐件等，也將成為鎂合金正在并將繼續深入拓展應用的領域。
為推動鎂合金的開發應用，結合社會發展和環境保護的需要，在國家層面上也制定和推行了一系列法規和標準。歐洲推出了汽車燃油油耗標準，日本在環境法規建設方面制定了家電回收法等。這些法規與標準既保障了社會和公眾的利益，又有利于促進鎂合金產品的開發與應用。中國也推行歐洲III號汽車排放標準，同時制定“家電回收法規”等，這些環保政策的實行，無疑將對機動車的減重降耗、減少廢氣排放產生積極的促進作用，也將有力地促進鎂合金材料開發應用，形成法規驅動機制。
未來幾年，鎂消費將會持續保持較快增長態勢，預計西方國家對鎂的消費量仍將以每年10%左右的速度穩定增長，到2020年鎂消費量有望超過200萬噸。從地區發展來看，亞洲、歐洲將是鎂消費增長較快的區域，特別是亞洲，在中國30%左右高增長速度的帶動下，亞洲將成為全球鎂消費最大的地區。從行業來看，壓鑄行業將是鎂消費的主要增長點，如果以年均增長率10%計算，2020年，該領域的鎂消費量將超過50萬噸。如果鎂壓鑄件能大量應用于汽車，則該數字將非?？捎^。
雖然鎂合金用于汽車零件有自身的局限性，但是鎂合金具有其他材料無可替代的密度和比強度、比剛度優勢，具有優異的回收再利用性，以及良好的鑄造及尺寸穩定性、抗振阻尼特性等，是汽車輕量化技術中替代鋼材、鋁材、塑料復合材料的理想和首選的材料。我國鎂資源蘊藏豐富，適于大力發展鎂合金產業。依據目前鎂合金在汽車中應用開發情況，鎂合金材料勢必將形成產業化并廣泛應用于汽車工業。
輕量化是目前國內汽車研發的重點之一，汽車在實現輕量化的同時，還能夠?qū)崿F(xiàn)整車安全性能的提升，以及節約能源、降低排放。
整車輕量化技術的發展和實現途徑包括：采用輕質或新材料，如車用塑料和復合塑料、高強度鋼、鋁鎂合金、PC玻璃、玻纖復合材料、新型填充材料等;采用先進制造工藝，如低壓成型、模壓成型、氣體輔助注射成型、新填充料、系統集成等;零部件結構優化設計及工藝。
