引言

　　鎂合金以其輕質量，比強度、比剛度高以及良好的抗電磁輻射能力等特性已在3C(汽車、航空、電子產品)領域得到非常廣泛的應用。然而，鎂的耐蝕性極差(標準電極電位為−2.37 V，極易受到腐蝕，使其應用受到極大的限制。

　　目前，國內外所采用的防腐措施主要有陽極氧化、微弧氧化、激光表面合金化、表面充填密封和化學鍍及電鍍等?；商幚硪蚱洳僮骱唵?，成本低廉而成為鎂合金防腐蝕最廣泛的方法，而其中的磷化膜處理又由于其環保性能好而成為取代鉻酸鹽膜最好的選擇。但是在實際生產過程中，磷化膜處理后經常發現各種各樣的缺陷，嚴重影響產品質量，本文主要針對化成后表面白斑的形成機理進行分析，并提出相應的改善對策。

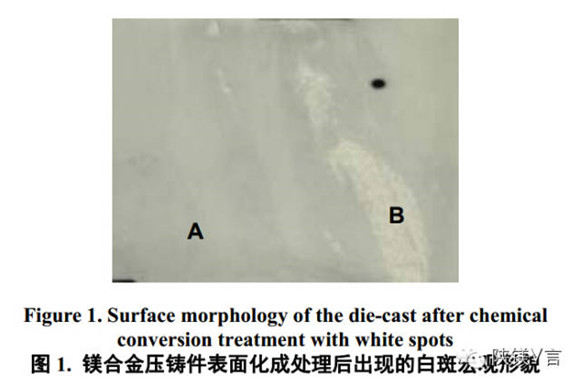

　　鎂合金薄壁壓鑄件(肉厚為0.5~0.8 mm)化成處理后，在不同位置出現了數量、大小不等的白斑，如圖1 所示，A 處為正常的化成膜，B 處為表面的白斑，正反面位置基本對稱，呈穿透性白斑。該種白斑呈不規則島狀，分布較密。該壓鑄件壓鑄參數如表1 所示。

　　實驗方法

　　利用MAHR M1表面粗糙度測量儀測量化成膜正常區域與白斑區域的表面粗糙度。從該產品帶有缺陷的某一壓鑄件截取約30 × 30 mm2的試樣，研磨去表面化成膜后用電火花原子發射光譜儀測試其化學成分。通過JSM-6390掃描電子顯微鏡觀察分析白斑形貌。利用ZEISS金相顯微鏡對化成處理后出現的白斑表面、截面進行觀察分析。

　　實驗結果

　　1. 表面粗糙度

　　表面粗糙度測試顯示，正常的化成膜的中心線平均粗糙度值(Ra)為0.823 μm，白斑區域平均值Ra為3.575 μm，白斑區域表面較正常區域明顯不平整，白斑處出現一定程度的下凹。

　　2. 基體化學成分

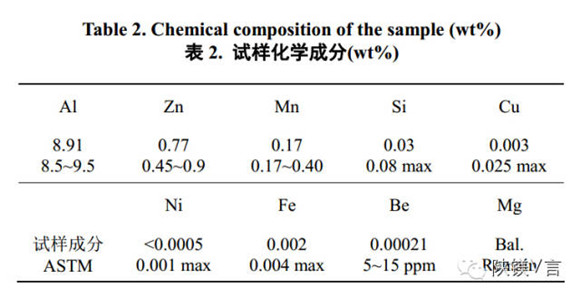

　　火花原子發射光譜儀測試結果表明，該試樣基體成分基本符合ASTM B 93/B 93M-04標準，如表2所示。

　　3. 表面SEM形貌觀察

　　圖2是該產品表面化成膜的微觀形貌，可以看出

　　正常的化成膜與白斑處的轉化膜存在很大的差別：正常的化成膜，膜層致密平整，“晶粒”尺寸均勻，裂紋分布一致;而白斑處的表面形貌呈島狀，島狀白斑尺寸大小不一，分布于正常的化成膜之間。

　　4. 金相組織觀察

　　圖3所示為含白斑的化成膜的表面微觀形貌。圖3(a)為直接在金相顯微鏡下觀察的形貌。從圖可以看出，白斑處出現了許多的島狀組織，大小不均。圖3(b)為正?；赡さ娘@微組織，化成膜結構均勻致密，而從圖中發現兩者是有很大差別的，圖3(b)為細小的共晶(α + β)組織，而圖3(a)則由很多形態各異的先析α相+共晶(α + β)組織組成，且先析α相部位最終導致形成的化成膜表面白斑的出現。

　　圖4是白斑處橫截面金相組織和SEM圖，值得注意的是先析α相處的表面呈弧狀下凹，這可能是因?yàn)樵诨赡ば纬蛇^程中先析α相發生了一定程度的腐蝕溶解所致。

　　正常的壓鑄組織中，α相的腐蝕溶解終止于網狀分布的β相，故腐蝕程度較輕，表面基本平整。而先析α相由于沒有網狀分布的β相的保護而發生較嚴重的腐蝕溶解，致使表面形成弧狀下凹，這也是白斑處表面粗糙度大于正常轉化膜的主要原因。

　　討論

　　1. 白斑的形成

　　1) 先析α相的腐蝕溶解

　　先析α相的腐蝕溶解發生在活化階段，這是由于活化液為酸性溶液，而先析α相含Al量較少，耐蝕性較差，與活化液發生化學反應，正?；w由于存在網狀分布的β相而得到保護。粗大的先析α相由于其裸露面積較大，無網狀β相的保護，故發生了一定程度的腐蝕溶解，從截面處觀察呈弧狀下凹，導致宏觀表面的凹凸不平。

　　2) 先析α相對化成膜的影響

　　化成成膜過程本質上是電化學反應過程，由于鎂合金中富Mg的α相的電極電位(−1.73 V)比富Al的β相電位(−1.0 V)低得多，所以，成膜時β相作為有效陰極將導致α相產生大的陽極極化。宋光鈴等[9]曾用不同Al含量的鎂合金模擬了初生α相和共晶α相的腐蝕電化學行為，發現陽極極化較大時共晶α相比初生α相的電化學活性高。因此，在化成處理溶液中，共晶α相優先發生金屬陽極溶解，同時β相上進行的陰極析氫反應導致溶液局部pH值升高，擴散到共晶(α + β)相的金屬離子和離子將發生反應而生成磷酸鹽沉淀、優先在該位置形核，故在共晶(α + β)區域的轉化膜最厚，膜層連續均勻。

　　根據這一成膜機制，合金組織中共晶(α + β)相體積分?jǐn)?shù)越大，分布越均勻、連續，則越有利于轉化膜的形核和生長，越容易更快地形成完整致密的膜層。正常的壓鑄AZ91D鎂合金組織為細小的共晶(α + β)，成膜時擴展速度快，故膜層最為均勻、致密，耐蝕性好，即對基體有很好的保護作用;而白斑處基體的組織為粗大的先析α相，成膜時擴展較慢，所以其磷化膜的形核和生長速率較慢，在相同的成膜時間內生成的轉化膜較薄，并且所生成的轉化膜與基材的結合力差，容易剝落。

　　由于先析α相無Al或低Al保護，故在活化階段發生腐蝕溶解而形成弧狀下凹，且膜層生長速度較慢，膜層較薄。先析α晶粒尺寸較大，表面平整，接近鏡面反射，成為白斑。而正常的組織由共晶(α + β)組成，易散射，故不能形成白斑。

　　2. 改善對策

　　白斑出現的本質是在壓鑄過程中，由于模具表面溫度不一致，使得鑄件表面存在粗大的先析α相所致，故白斑的消除就是要得到均勻細小的壓鑄組織，因此消除白斑的辦法就得從模具上的熱點入手，首先要均勻噴涂離型劑，并適當延長離型劑噴涂時間，從而使模具表面形成的薄膜均勻，表面溫度一致，模具各部分散熱均勻，同時也可適當降低熔液的溫度，加快凝固，使組織更加均勻細小。實際生產中已按照建議改善，白斑異常最終得到有效控制。

　　結論

　　白斑的形成主要是基體組織中存在較大塊先析α相所致。由于先析α相耐腐蝕性較差，所以在化成前處理的活化處理中，先析α相發生少量的腐蝕溶解，使該部位呈弧狀下凹，并且由于粗大的α相上膜層較薄，最終導致磷化膜宏觀白斑的出現。解決白斑的辦法就是消除模具上的熱點，均勻噴涂離型劑，并可適當延長離型劑噴涂時間，使模具表面形成均勻的薄膜，表面模溫一致，模具各部分散熱均勻，同時也可適當降低熔液的溫度，加快凝固，使組織均勻細小。
