長安汽車輕量化與鎂合金應用

　　重慶大學國家鎂合金材料工程技術研究中心/龍思遠 徐紹勇 曹韓學 查吉利

　　長安汽車研究院/劉波 蔡軍 馬季

　　汽車節能減排與輕量化

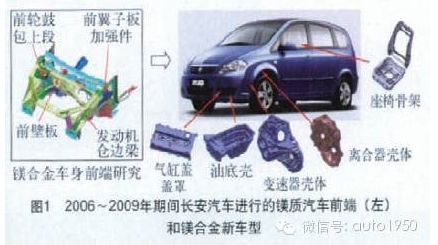

　　隨著汽車技術發展思路更新和節能環保理念深入人心，國產車在輕量化方面投入越來越大，推動著輕量化技術的不斷進步。長安汽車在“十五”鎂合金研發的基礎上，在2006～2009年期間，除在新車型開發中進行鎂合金零部件同步集成開發外，還對鎂合金在汽車前端上的應用進行了系統深入的可行性研究(見圖1)。除顯著的節能減排效果外，輕量化還能提高車輛的駕乘動力學性能(如加速、制動、過彎穩定性、NVH性能、碰撞慣性等)，而這類性能的改善一直是車輛設計者、制造商和用戶孜孜追求的目標。

　　除國內獨特的碰撞安全利己思維外，汽車輕量化已在西方發達國家廣為接受。目前市場公認具有競爭優勢的汽車輕量化材料主要有高強度鋼、鋁合金、鎂合金和有機基纖維復合材料等，但其具體的選用則主要取決于材料的使用性能、成形工藝特性和構件的性價比。減重的“優先次序”及性價比

　　1.減重的“優先次序”

　　對常見的“前置前驅”和“前置后驅”車輛，在其輕量化中需要顧及維持和提升駕乘性能。因此，輕量化需要有選擇地進行，即遵守“自上而下、從前到后、先動后靜”的輕量化原則。

　　(1)自上而下 對于一個強調動態特性的四輪車，在駕乘過程中需要頻繁轉彎、加速和制動。因此，在車輛輕量化過程中，保持“自上而下”的優先次序，利于維持或降低整車重心，對于提高車輛在側向和直線加速下的駕乘動態性能，防止制動“點頭”都極其有利。因此，車身減重的目標目前主要集中在艙蓋、門框和車頂框等上部車身結構，以及座椅骨架等安裝位置較高的部件上。

　　(2)從前到后 眾所周知，四輪車輛前后軸荷重的均衡性決定著車輛在起動、制動、彎道循跡動態品質。對發動機前置的車輛，前軸荷重較大。因此，在車輛輕量化時，優先選擇降低前軸荷重的減重方案，以獲取更加理想的軸荷均衡分配(50%︰50%)。故常見的汽車減重實例均集中在前端構件上，如發動機、油底殼、變速器殼體、離合器殼體、儀表板支架、中控支架、水箱支架、發動機艙蓋、車身前端等;只有在發動機中置或后置的車型上，才可以看到尾部的輕量化。

　　(3)先動后靜 在車輛駕乘過程中，燃油能量主要用于克服車輛行駛的各種內部阻力(克服運動部件的慣性、零件間相對運動摩擦)、外部阻力(風阻、行駛阻力)和車輛變速慣性(加速時賦予車輛動能或減速時耗散車輛動能)。顯然，減重可有效降低改變車輛速度(加速和減速)所需要的能量。

　　值得注意的是，車輛的慣性分為隨車輛移動的平動慣量和運動構件自身運行所儲備的附加運動慣量。對車輛運動構件，車輛使用時，動力系統不僅要通過功率輸出將運動構件加速到要求的運動狀態，在制動時還需要耗能將其已擁有的平動慣量和附加運動慣量耗散掉，才能實現減速制動。因此，車輛運動部件的減重，能起到事半功倍的“節能”效果，并同時提高車輛的駕乘性__能。根據公開的試驗數據，輪轂如減重25%(約占車重的2%～3%)，則車輛百公里油耗可降低10%。可見，車輛高速運動部件的減重所產生的“節能”效果是車身等靜態構件單位減重“節能”效果的數倍。

　　2.輕量化的性價比

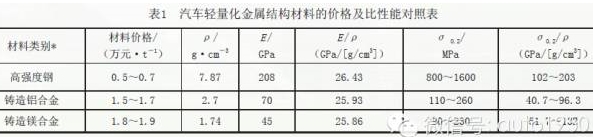

　　汽車輕量化的性價比與材料價格、成形加工成本和由材料比性能決定的減重潛力有關。表1給出了汽車輕量化常用金屬結構材料的參考現價、(比)彈性模量、(比)屈服強度對照。通常認為，材料的價格較大程度上決定著輕量化構件的性價比，但是將原材料轉換為可供裝配的零部件，不同材料因成形工藝特性的差異，工藝成本差異顯著;且構件的本體材料性能因工藝不同也與標準試樣性能存在顯著差異，進而影響材料可能達成的減重效果。

　　因此，在汽車輕量化設計中，在滿足使用性能要求的前提下，需要綜合考量材料價格和材料工藝(包括成形、機加、涂裝、連接、腐蝕防護、裝配等)成本，才能科學評價高比性能材料應用可能帶來的輕量化效果和技術經濟競爭力。歡迎關注《汽車工藝師》。另外，在集成化、模塊化設計制造的技術經濟優勢被汽車產業廣泛認知和采用的今天，材料的成形工藝特性決定著構件的集成設計制造程度，最終影響零部件的制作成本和價格競爭力，因而越來越受到設計人員的重視。

　　鎂合金的性能特征

　　1.使用性能的優點與劣勢

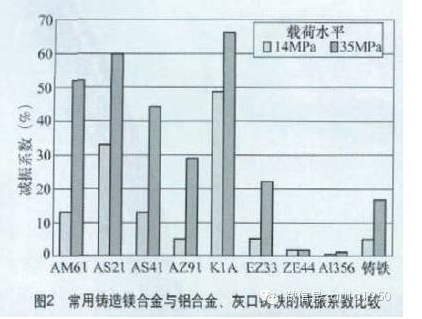

　　與傳統汽車結構材料相比，作為汽車輕量化材料之一的鎂合金，除擁有相對優異的比強度外，還具有誘人的減振降噪性能。如圖2所示，AZ91鎂合金在14MPa應力水平下的減振系數(振動波傳遞能耗)是公認的工程減振材料——鑄鐵的3～4倍，是常用的356鋁合金的30倍，特別適用于運動構件的制造，以獲得良好的減振降噪效果。但是，也應該客觀地注意到，鎂合金活潑的化學性質和較強的電偶腐蝕趨向，使得鎂合金應用時需要較嚴格的腐蝕防護措施，最終增加其生產應用成本，消弱了競爭力。

　　2.工藝性能優勢與缺點

　　鎂合金中的α-M g基體相為密排六方晶體結構，主滑移系較少，次滑移系只能在較高溫度下才能激活啟動，使得材料的室溫塑性變形能力偏弱，導致其變形加工工藝成本偏高，在與鋁合金的性價比競爭中處于劣勢，但其熔體突出的強制流動充型和高壓補縮能力，使那些用鋁合金難以生產的大型、復雜、薄壁構件的高壓鑄造生產成為可能。這為汽車輕量化構件的集成化設計制造創造了條件。

　　理論上講，因比重較低，同噸位鎂合金錠可比鋁合金多生產近1/3的壓鑄件，在現行原材料價格體系下鎂合金壓鑄件應該具有顯著的性價比優勢。但是，在傳統的壓鑄生產流程中，鎂合金鑄件仍難以獲得直接的價格競爭優勢。因為，鋁合金的壓鑄廢料可直接回爐重熔，經簡單精煉，甚至不經任何精煉，就可再次用于壓鑄生產，實現了工藝廢料的現場廉價再生。而鎂合金的壓鑄廢料因所含固態夾雜，需要用熔劑才能精煉清除，其化學成分的恢復性調整(尤其是降鐵)也需要特殊的工藝環境。該技術現狀導致占投料量50%左右的工藝廢料需長途送返鎂合金冶煉廠精煉再生，使材料成本大幅度升高，鎂合金壓鑄件失去性價比優勢，最終將鎂合金在汽車上的應用限制在能發揮鎂合金性能特性的優勢領域，難以拓展應用空間和規模。

　　值得慶幸的是，基于無熔劑物理精煉方法的廢鎂現場重熔精煉技術與裝備已成熟，并在鎂合金壓鑄企業中逐漸獲得推廣應用，消除了廢鎂異地再生的成本壓力，使鎂壓鑄件重新獲得了性價比優勢，為鎂合金憑借其自身的工藝和使用性能優勢拓展應用空間創造了條件。鎂合金在汽車上的應用目前鎂合金在構成汽車的發動機、動力傳動、行駛與轉向系統、內裝和車身等幾大系統上均有應用。

　　1.發動機應用

　　在發動機領域，鎂合金應用涉及發動機缸體、曲軸箱、油底殼、齒輪室及罩蓋等。目前國內外鎂合金在發動機上的商業應用主要集中在油底殼、齒輪室及罩蓋等構件上。例如，長安汽車在“十五”期間完成了發動機罩蓋的研發并實現了規模應用，“十一五”期間又完成了油底殼研發并通過了臺架試驗，但因鎂原材料價格異常波動而沒有批量應用。

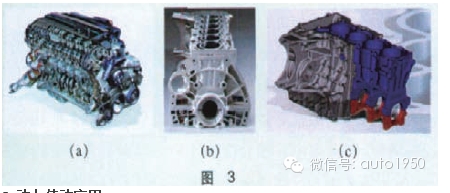

　　作為汽車發動機核心構件的缸體，除寶馬鎂直六發動機一直代表著鎂合金在發動機應用領域的最高水準并一直在批量銷售外，美國通用前幾年致力于鑄造V6鎂合金發動機缸體的研制外，目前尚未見到更多相關研發與應用的報道。寶馬鎂合金直六發動機(見圖3a)和該款發動機為克服鎂材料耐熱耐蝕性能不足而采用嵌鑄式鋁合金構件(圖3b中藍色和紅色)的鎂合金復合缸體以及曲軸箱體(圖3c)見圖3。

　　2.動力傳動應用

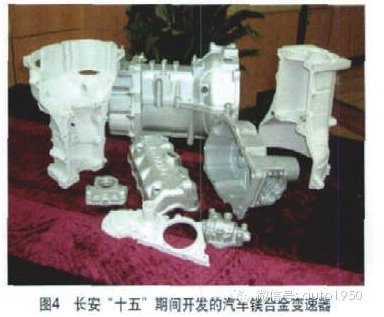

　　汽車動力傳動系統是鎂合金應用最早、最徹底、最廣泛的領域，涉及變速器殼體、離合器殼體、分動器、軸變速器等諸多構件。其中，奔馳的七速鎂合金變速器殼體，一直是鎂合金在該領域應用的代表。國內，“十五”期間，長安汽車就完成了鎂合金變速器殼體組件的開發和性能檢測(見圖4)，國內其他汽車廠也在動力傳動系統的鎂合金應用開發上做了大量工作。但因鎂合金價格的巨幅波動和國產車對零部件價格的高度敏感而未能持續批量應用。

　　3.行駛與轉向應用

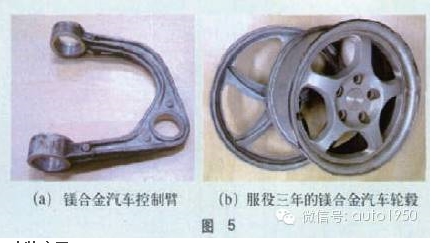

　　在行駛與轉向系統中，鎂質方向盤骨架的生產應用技術已成熟，并逐漸成為全價格系列汽車的標準配置。鎂合金在轉向器殼體、支架上也在逐漸推廣應用。而最具節能減排潛力的鍛造鎂合金輪轂輕量化應用，則因現存變形加工技術的高成本特征，應用僅限于高端轎跑和賽車，而只有無強制性安全要求的電動助力車、沙灘車和卡丁車等四輪車的輪轂才用壓鑄方法生產。因此，開發低成本、高品質的鎂合金輪轂生產應用技術，才能為鎂合金在汽車輪轂上的規模應用奠定技術經濟基礎，如圖5所示。另外，鎂合金在車輪控制臂、轉向臂、副車架等對性能要求極高的應用開發也在進行之中，但其批量生產應用還存在技術和價格的雙重瓶頸，需要假以時日逐漸突破。

　　4.內裝應用

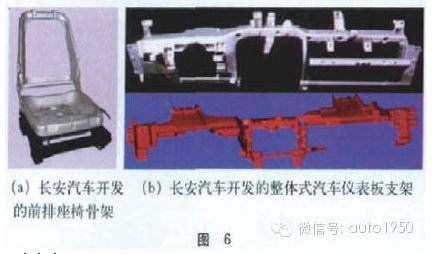

　　鎂合金在車輛內裝系統上的應用開發由來已久，主要集中在儀表板支架、座椅框架、門內框等大型構件和扶手飾板等內飾件上。鎂合金在儀表板支架上應用起步最早、最廣泛。鎂支架主要有整體壓鑄和型材鑄件組合兩種結構形式。整體支架的最大優勢在于在實現輕量化的同時，大幅度提升構件的集成設計制造水平和剛度，但制造成本較高。目前，該類支架主要用于對整體性能要求較高的轎跑、SUV及越野車;而組合式支架則主要用于對支架剛度要求不苛刻的各型轎車。隨著儀表板塑料模塊整體性能的提升和嵌入儀表的輕量化，對支架的性能(剛度和NVH)要求日漸放松，為組合式支架的應用創造了條件(見圖6a)。目前，座椅骨架(見圖6b)和門內框等鎂合金壓鑄構件主要用于對整體性能和輕量化要求較高的高端車型。相信隨著壓鑄生產成本的降低，該類鑄件應用會向中低端車型擴張。

　　5.車身應用

　　車身系統一直是鋼材的陣地，但隨著鋁合金車身在高端轎車和碳纖維樹脂基復合材料在超級跑車上的應用成功開拓，國際上開始了車身輕量化浪潮，如奧迪A8的鋁合金整體框架、寶馬5系列的鋁合金前端構架等。就鎂合金而言，目前還沒有鎂合金車身商業應用的先例。2006年起，中、美、加三國攜手開始了鎂合金在車身前端上應用的技術基礎研究，以期用鎂合金輕質優勢平衡汽車前后軸荷，同時提高前端構件的設計制造集成度、降低車輛總重，進而拓展鎂合金在汽車上的應用領域。

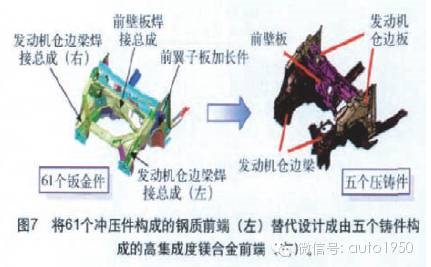

　　我國的長安汽車也聯合研究院所，嘗試進行了鎂質汽車前端的研發(見圖7)。三年多的研究表明：鎂合金在車身前端的應用，會在碰撞安全、腐蝕防護、異質材料連接和損傷修復等諸多方面會遇到挑戰，要實現鎂合金在該部位的商業應用還有很長的路要走。

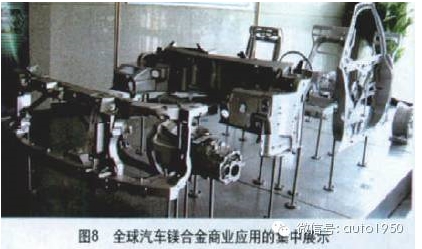

　　最后，作為示范，圖8集中展示了目前已經開發并投入商業應用的各種鎂合金壓鑄構件。如果將這些鎂合金零部件集中在一個車型上應用，則單車鎂合金用量可達到80～100kg。綜上所述，鎂合金在汽車上的應用技術日趨成熟，已具備產業化基礎。鎂合金迄今未能得到大規模應用的關鍵在于：鎂合金構件在與其他輕量化材料進行的市場競爭中還沒有體現出性價比優勢。

　　值得注意的是，面對迫切的減重壓力，新能源汽車的興起為鎂合金的應用提供了一個全新的領域。除因能源和驅動方式變化帶來的汽車結構設計變化外，還涉及到新能源儲藏、能量轉換和動力傳遞機構等諸多領域的創新。在傳統內燃汽車結構設計和材料應用的技術束縛消失后，新能源汽車應該會為鎂合金提供一個更理想的應用開發平臺。

　　結語

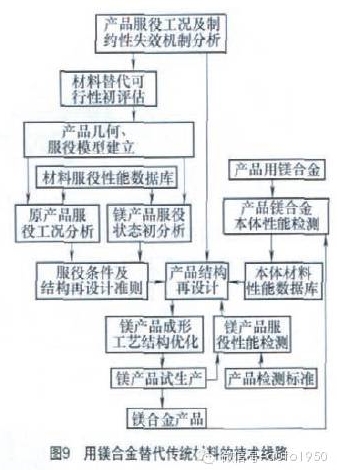

　　鎂合金作為一個具有獨特使用性能和工藝特性的輕量化金屬結構材料，用于替代傳統材料時須堅持科學的態度，尊重其工藝和服役性能特征，將“合適的材料以合適的方式用到合適的部位”，滿足汽車應用對服役性能和性價比的雙重要求。圖9給出了以材料科學替代為基礎的鎂合金應用開發技術流程。

　　10年來的應用實踐表明：只要堅持弄清應用對象對輕量化結構性能及性價比要求，堅持弄清構件服役工況和失效方式，堅持在設計中兼顧構件服役和成形性能，就能夠在尊重鎂合金特性的基礎上，實現科學籌劃、優化設計、揚長避短，最終達成用鎂合金的優勢性能改善車輛駕乘性能、提高產品市場競爭力的目的。
